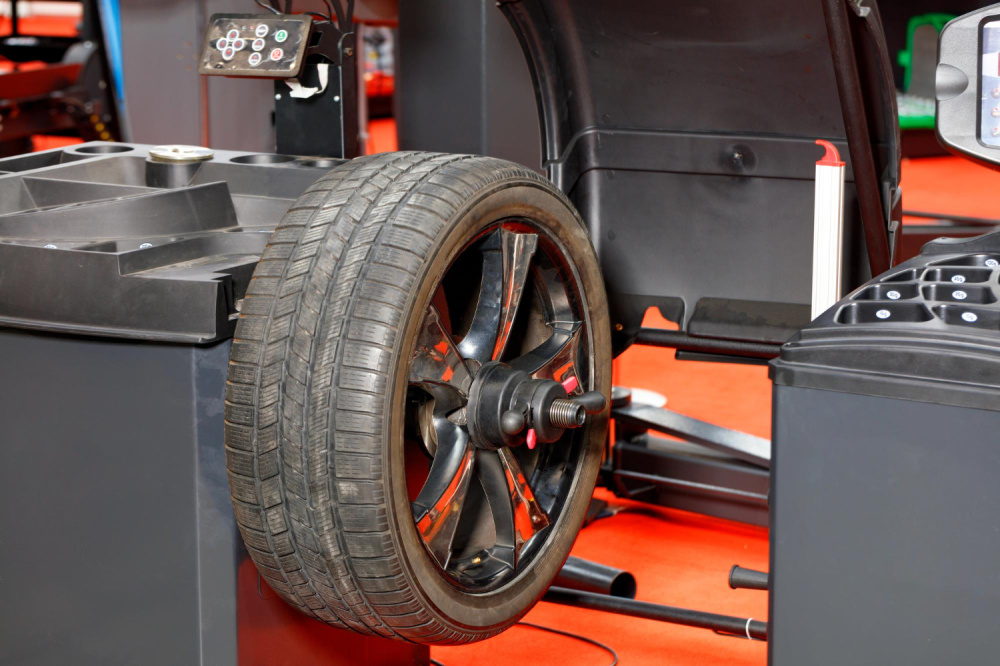

Запчасти для балансировочных станков: полный обзор основных комплектующих

Балансировочный станок — оборудование, от точности которого зависит комфорт и безопасность движения автомобиля. В отличие от шиномонтажного станка, где основная нагрузка приходится на механику и пневматику, балансировочный станок в значительной степени зависит от измерительной системы и электроники. Поэтому запчасти для балансировочных станков включают не только механические элементы, но и датчики, платы, энкодеры и элементы управления.

В этом обзоре разобраны основные группы комплектующих, их назначение, типовые признаки износа и подходы к подбору. Материал будет полезен владельцам шиномонтажей, специалистам по ремонту оборудования и снабженцам, которые формируют заявки на поставку.

Из каких узлов состоит балансировочный станок

Чтобы ориентироваться в комплектующих, полезно представлять общую конструкцию оборудования. Балансировочный станок включает несколько функциональных блоков, каждый из которых имеет собственный набор заменяемых элементов. Понимание того, за что отвечает каждый узел, помогает быстрее определить источник неисправности и не менять детали наугад. Ниже перечислены основные функциональные блоки оборудования.

• Вал и элементы крепления колеса — обеспечивают установку и фиксацию колеса на валу.
• Измерительная система — датчики и элементы, передающие данные о дисбалансе.
• Электронные компоненты — платы, дисплеи, кнопки, панели и кабели.
• Электродвигатель и привод — обеспечивают вращение вала.
• Защитный кожух и элементы его управления — отвечают за безопасность работы.
• Измерительные линейки и дополнительные элементы — используются для определения параметров колеса.

Перечисленные узлы взаимосвязаны. Неточная балансировка может быть вызвана не только неисправностью датчика, но и износом вала, неправильной установкой колеса или сбоем калибровки. Поэтому диагностика должна охватывать оборудование в целом. Если самостоятельная проверка не даёт результата, целесообразно обратиться за услугой по ремонту балансировочных станков — специалист оценит состояние механических и электронных узлов в комплексе и определит, какие детали действительно требуют замены.

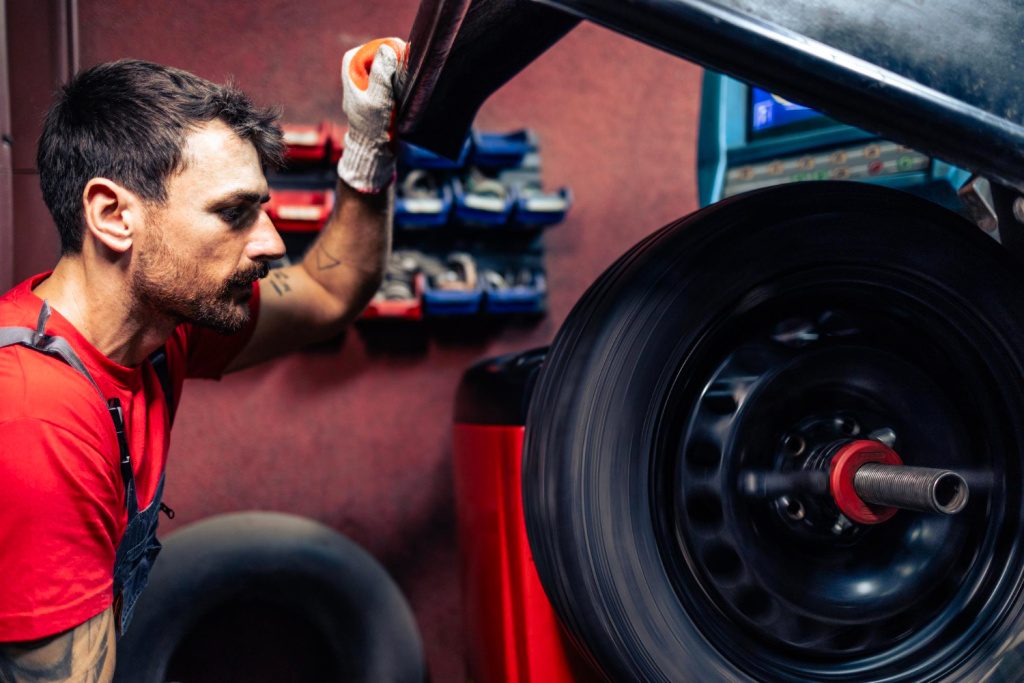

Вал и элементы крепления колеса

Вал балансировочного станка — один из ключевых механических элементов. От его состояния зависит точность центровки колеса и повторяемость измерений. На валу закрепляются конусы, фланцы и адаптеры, которые подбираются под тип диска и способ крепления.

Гайка быстросъемная обеспечивает фиксацию колеса на валу. При износе резьбы или повреждении прижимной поверхности колесо может устанавливаться с перекосом, что приводит к inaccurate результатам балансировки. Конусы и адаптеры центрируют колесо относительно оси вала. Их износ, загрязнение или неправильный подбор приводят к биению и погрешности измерений.

Признаками проблем с валом и элементами крепления могут быть люфт, затрудненная установка колеса, следы износа на посадочных поверхностях, повторяющийся дисбаланс после балансировки. В таких случаях проверяют состояние вала, резьбы, конусов и адаптеров.

Измерительная система

Измерительная система балансировочного станка включает датчики и элементы, передающие информацию о дисбалансе. В зависимости от модели применяются датчики различных типов, энкодеры и связанные с ними компоненты.

Датчики фиксируют колебания и положение колеса, а энкодер определяет угол поворота вала. На основании этих данных станок рассчитывает величину и место дисбаланса. При неисправности измерительной системы результаты могут быть нестабильными, появляться ошибки измерений или станок может не выходить на рабочий режим.

Однако неточная балансировка не всегда указывает на поломку датчика. Возможной причиной может быть сбой калибровки, неправильная установка колеса, износ вала или механические повреждения. Поэтому перед заменой измерительных компонентов необходимо провести диагностику.

Электронные компоненты

Электронная часть станка включает платы управления, дисплеи, кнопки, панели и кабели. Плата управления обрабатывает сигналы датчиков и управляет работой оборудования. Дисплей отображает результаты измерений и параметры работы. Кнопки и панели обеспечивают ввод команд.

При неисправности электроники возможны отсутствие реакции на команды, искажение информации на дисплее, ошибки при запуске измерений, самопроизвольные сбои. Причинами могут быть износ контактов, повреждение кабелей, выход из строя отдельных элементов платы или нарушение соединений.

При замене электронных компонентов важно учитывать совместимость с конкретной моделью станка. Даже внешне одинаковые платы могут отличаться прошивкой или распиновкой разъемов.

Электродвигатель и привод

Электродвигатель обеспечивает вращение вала станка. В состав привода могут входить ремень, шкивы и передаточные элементы. При износе двигателя или элементов привода возможны посторонний шум, неравномерное вращение, перегрев или отсутствие вращения при исправной электронике.

При диагностике проверяют состояние подшипников двигателя, натяжение ремня, состояние шкивов и электрические характеристики. Для замены двигателя важно учитывать его параметры, способ крепления и схему подключения.

Защитный кожух и элементы его управления

Защитный кожух закрывает вращающиеся элементы станка и обеспечивает безопасность работы. Элементы управления кожухом, включая концевики и блокировки, предотвращают запуск станка при открытом кожухе.

При неисправности элементов управления кожухом станок может не запускаться или, наоборот, работать при открытом кожухе, что недопустимо. При диагностике проверяют состояние концевиков, целостность проводки и механику кожуха.

Измерительные линейки и дополнительные элементы

Измерительные линейки используются для определения параметров колеса, например ширины диска. В зависимости от модели станка применяются механические или электронные линейки. При их повреждении или износе возможны ошибки при вводе параметров и, как следствие, неточные результаты балансировки.

К дополнительным элементам относятся педали, кабели, разъемы и крепежные детали. Их состояние также влияет на работу оборудования.

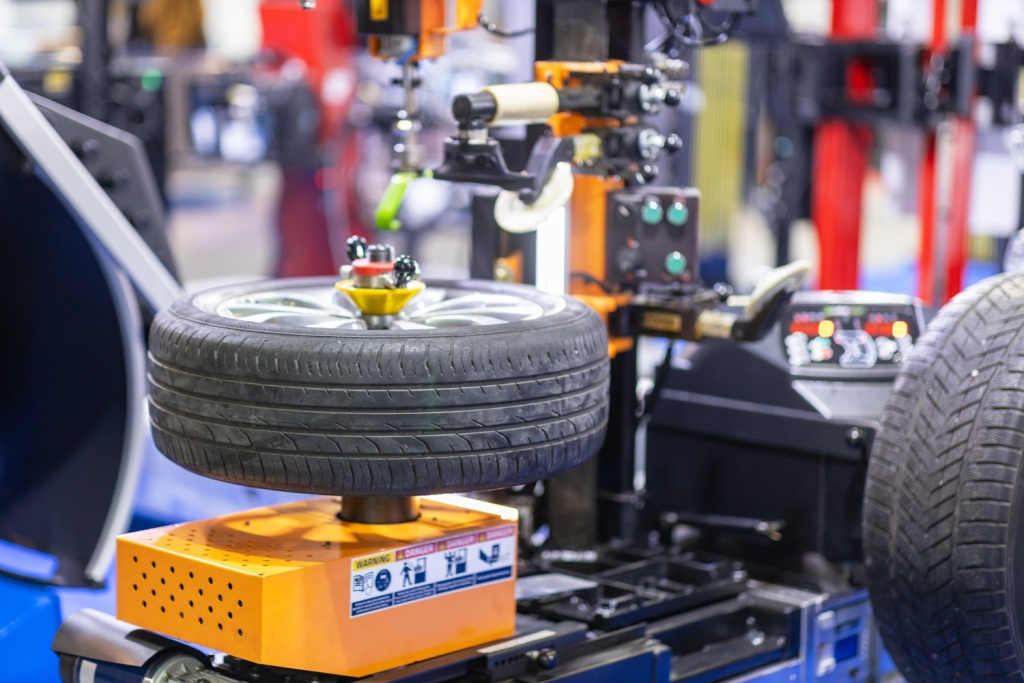

Какие комплектующие чаще требуют замены

На практике чаще всего требуют внимания расходные и быстроизнашиваемые элементы — именно они составляют основную часть запчастей для балансировочного станка, которые приходится менять. В таблице приведены типовые проблемы и возможные симптомы. Указанные признаки не являются диагнозом и требуют проверки.

Как определить, какая деталь неисправна

Определение неисправной детали требует комплексной диагностики. Неточная балансировка может быть связана не только с датчиком или электроникой, но и с калибровкой, креплением колеса, механическим износом вала и другими факторами. Поэтому не стоит делать вывод по одному признаку.

Диагностику целесообразно начинать с проверки установки колеса и состояния элементов крепления, затем проверять механические узлы и только после этого переходить к измерительной системе и электронике. Такой порядок позволяет исключить простые причины до замены дорогостоящих компонентов.

Как подобрать комплектующие

Подбор запчастей для балансировочных станков выполняется по нескольким параметрам. Наиболее надежный способ — по производителю, модели и артикулу. Если артикул отсутствует, используют маркировку, размеры, тип разъема и технические характеристики.

• Производитель оборудования.
• Модель станка.
• Серийный номер, если он указан.
• Артикул детали.
• Маркировка на детали.
• Размеры и тип разъема.
• Технические характеристики.

В зависимости от модели станка конструкция узлов может отличаться, поэтому при заказе важно сообщить поставщику все известные данные об оборудовании.

Оригинальные детали и аналоги

При выборе между оригинальной деталью и аналогом не существует универсального решения. Оригинал гарантирует соответствие требованиям производителя, но может быть дороже. Аналог может быть выгоднее по цене, однако его качество и совместимость зависят от конкретного изготовителя.

Ключевыми факторами являются техническая совместимость, размеры, характеристики и качество изделия. Для ответственных узлов, влияющих на точность измерений, предпочтительнее использовать оригинальные детали или проверенные аналоги.

FAQ

Можно ли подобрать деталь для балансировочного станка по фотографии?

Фотография помогает идентифицировать деталь, но не заменяет проверку размеров, маркировки и характеристик. Ее используют как дополнительный способ.

Почему станок показывает неточные результаты балансировки?

Причин может быть несколько: неправильная установка колеса, износ конусов или вала, сбой калибровки, неисправность датчиков. Точный ответ дает диагностика.

Нужно ли менять плату при ошибке на дисплее?

Не всегда. Ошибка может быть связана с кабелем, разъемом или датчиком. Замена платы требуется только после подтверждения ее неисправности.

Подходят ли детали от разных моделей станков?

Не всегда. Даже внешне похожие элементы могут отличаться по размерам, разъемам и прошивке. Совместимость проверяется по модели и маркировке.

Где найти модель балансировочного станка?

Модель обычно указана на шильдике, закрепленном на корпусе оборудования. Если табличка утрачена, идентификацию проводят по характерным признакам и документации.
