Как подобрать запчасти для автомобильного подъемника, если неизвестна точная модель

Ситуация, когда шильдик утрачен, документация не сохранилась, а оборудование работает уже много лет, встречается на практике постоянно. Подъемник исправно выполняет свою функцию, но приходит момент, когда требуется замена троса, ролика или уплотнения. Владелец сталкивается с вопросом: как подобрать запчасти для автомобильного подъемника, если точная модель неизвестна.

Паниковать не стоит. В большинстве случаев деталь можно идентифицировать по косвенным признакам: маркировке на самом узле, характерным особенностям конструкции, размерам и фотографиям. Главное — действовать последовательно и не покупать первую похожую деталь. Ниже приведена практическая инструкция по идентификации запчастей.

Почему важно определить точную модификацию подъемника

Даже внешне одинаковые подъемники могут иметь разные модификации. Одна и та же модель нередко выпускалась в нескольких исполнениях, которые отличались конструкцией узлов, размерами деталей и характеристиками компонентов. Например, тросы синхронизации могут различаться по длине и типу наконечников, гидроцилиндры — по ходу штока и присоединительным размерам, а ролики — по диаметру и типу подшипника.

Установка неподходящей детали приводит к перекосу механизмов, ускоренному износу смежных узлов и повторным поломкам. Поэтому определение модификации — не формальность, а необходимое условие корректного ремонта автомобильных подъемников. Даже если деталь внешне встает на место, это не гарантирует ее совместимость с оборудованием.

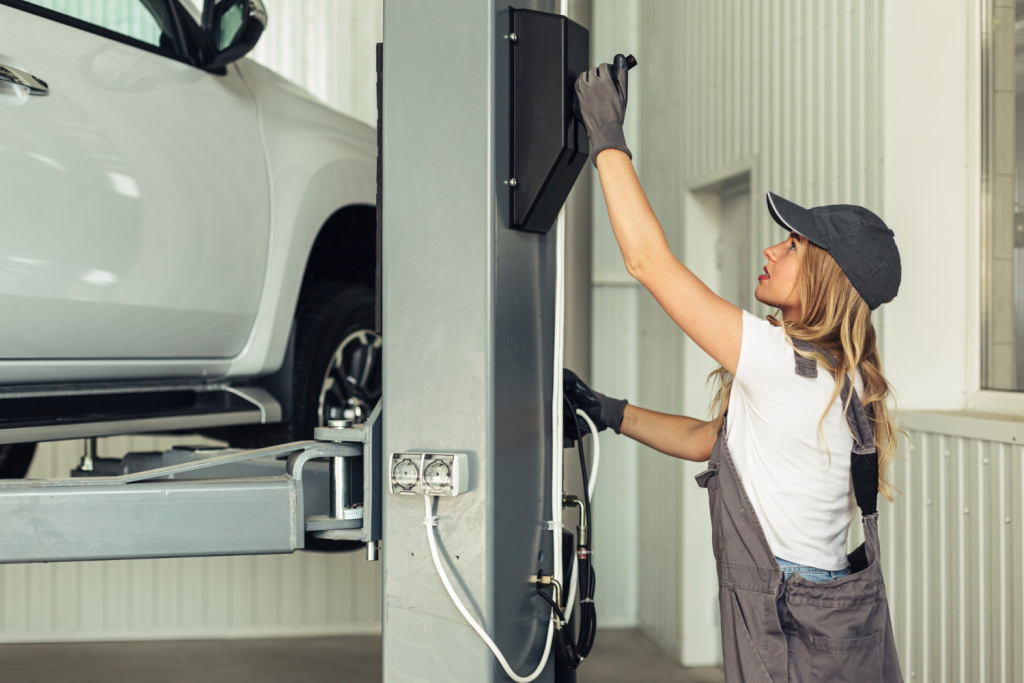

Где искать информацию о модели

Прежде чем приступать к подбору по размерам, стоит поискать информацию непосредственно на оборудовании и в сохранившихся документах.

• Шильдик. Металлическая табличка с указанием производителя, модели и серийного номера. Обычно закреплена на стойке, раме или гидростанции.
• Стойка и рама. Иногда маркировка нанесена непосредственно на металл или продублирована наклейкой.
• Шкаф управления. На внутренней стороне дверцы или на корпусе может быть табличка с данными оборудования.
• Документация. Паспорт оборудования, инструкция по эксплуатации, гарантийный талон, договор поставки.
• Маркировка отдельных компонентов. На гидроцилиндрах, электродвигателях и насосах часто указаны производитель и параметры.

Если хотя бы один из этих источников сохранился, задача значительно упрощается. Даже частично читаемый шильдик может дать производителя и серию оборудования.

Что делать, если шильдик отсутствует

При утрате шильдика действует пошаговый алгоритм. Сначала осматривают подъемник на предмет вторичных маркировок: наклеек, гравировок, штампов на раме. Затем фиксируют общий вид оборудования и отдельные узлы на фотографии. После этого снимают размеры с деталей, требующих замены.

Далее полученную информацию сопоставляют с каталогами производителей и данными поставщиков. Если самостоятельно определить модель не удается, данные передают специалисту, который по совокупности признаков может идентифицировать оборудование.

На практике последовательность действий выглядит так: осмотреть все поверхности оборудования на предмет маркировки, сфотографировать подъемник целиком и отдельные узлы, снять размеры с вышедшей из строя детали, зафиксировать описание неисправности и передать данные поставщику для идентификации. Такой порядок позволяет собрать максимум информации до обращения к специалисту и сократить время на подбор. Дополнительно ознакомиться с видами запчастей и их назначением можно в статье «Запчасти для автомобильных подъемников: основные виды»

Какие фотографии сделать

Качественные фотографии существенно ускоряют подбор. Снимать нужно при хорошем освещении, с разных ракурсов, чтобы были видны конструктивные особенности.

• Подъемник целиком. Общий вид помогает определить тип оборудования и его конструкцию.
• Общий вид узла. Показывает, в каком месте установлена деталь и как она взаимодействует с другими элементами.
• Деталь крупным планом. Позволяет увидеть форму, износ и характерные признаки.
• Крепления. Важно показать, как деталь фиксируется на месте.
• Маркировка. Если на детали есть надписи или штампы, их нужно сфотографировать крупно.
• Размеры рядом с линейкой. Помогает подтвердить габариты при отсутствии точных замеров.

Какие размеры нужно снять

Набор размеров зависит от типа детали. Универсального перечня не существует, но есть общие параметры, которые чаще всего требуются для идентификации.

1. Общая длина или высота детали.
2. Диаметр в характерных сечениях.
3. Межосевое расстояние крепежных отверстий.
4. Параметры резьбы.
5. Размер посадочного места.
6. Тип крепления и расположение отверстий.

Замеры выполняют штангенциркулем или рулеткой с точностью, достаточной для сравнения с каталожными данными. Если деталь имеет сложную форму, дополнительно фиксируют профиль и расположение элементов.

Как подобрать трос

Трос — один из самых ответственных элементов подъемника, поскольку от него зависит синхронизация кареток. При подборе учитывают длину, диаметр, тип наконечников, конструкцию и схему синхронизации конкретного оборудования.

Длина троса измеряется по старой детали или по расстоянию между точками крепления с учетом хода механизма. Тип наконечников должен соответствовать посадочным местам. Конструкция троса, включая количество прядей и направление свивки, влияет на прочностные характеристики. Схема синхронизации определяет, как именно трос прокладывается и какие элементы участвуют в его натяжении.

Как подобрать ролик или шкив

Для ролика или шкива ключевыми параметрами являются внешний диаметр, диаметр посадочного отверстия, ширина рабочей поверхности, тип подшипника и способ крепления. Также важно учитывать материал, поскольку от него зависит износостойкость.

При идентификации сравнивают профиль рабочей поверхности: для троса и для цепи он отличается. Тип подшипника влияет на характер нагрузки и ресурс. Если маркировка на подшипнике сохранилась, это значительно упрощает подбор.

Как подобрать гидравлическую запчасть

Для гидравлических компонентов важны параметры, связанные с давлением, расходом и присоединительными размерами. Для гидроцилиндра учитывают диаметр поршня, ход штока, диаметр штока, тип крепления и резьбу на штоке. Для насоса и клапанов — рабочее давление, расход и тип соединений.

При подборе уплотнений и манжет ключевыми являются внутренний и внешний диаметр, толщина, профиль сечения и материал. Нельзя подбирать уплотнения только по внешнему диаметру: профиль и материал влияют на герметичность и ресурс.

Можно ли подобрать запчасть только по фотографии

Фотография сильно помогает идентифицировать деталь, особенно если она имеет характерную форму или маркировку. Однако использовать только фото обычно недостаточно. Для точного подбора фотография должна сопровождаться размерами, маркировкой и информацией об оборудовании. В противном случае высок риск ошибки из-за внешнего сходства разных деталей.

Какие данные отправить специалисту

Чтобы подбор был максимально точным, рекомендуется подготовить следующий пакет информации:

• Фотографии подъемника целиком и отдельных узлов.
• Фото шильдика, если он сохранился.
• Фото вышедшей из строя детали с разных ракурсов.
• Маркировку на детали, включая мелкие надписи и штампы.
• Основные размеры детали.
• Описание неисправности и условий эксплуатации.
• Информацию о производителе, если она известна хотя бы предположительно.

Что нельзя делать при подборе

Ошибки при подборе обходятся дорого, поэтому стоит избегать типичных действий, которые приводят к повторным поломкам.

• Покупать деталь только потому, что она внешне похожа.
• Менять характеристики электрических компонентов без учета параметров оборудования.
• Устанавливать трос другой длины или с иными наконечниками.
• Самостоятельно изменять элементы безопасности.
• Игнорировать маркировку и технические параметры при подборе гидравлики.

FAQ

Можно ли определить модель подъемника без шильдика?

В большинстве случаев да, но для этого требуется комплексный подход: осмотр оборудования, фотографии, размеры и сравнение с каталогами. Точность зависит от сохранности характерных признаков конструкции.

Что делать, если на детали нет маркировки?

Снимают размеры, фотографируют деталь с разных ракурсов и передают данные поставщику. В некоторых случаях помогает сравнение с каталогом производителя оборудования.

Можно ли установить универсальную деталь вместо оригинальной?

Только если она полностью совместима по размерам, характеристикам и нагрузочным параметрам. Для ответственных узлов предпочтительнее использовать оригинальные детали или проверенные аналоги.

Насколько важна длина троса при замене?

Длина троса критична, поскольку от нее зависит синхронизация кареток. Установка троса другой длины приводит к перекосу и повышенному износу механизмов.

Какие размеры обязательно нужны для подбора гидроцилиндра?

Диаметр поршня, ход штока, диаметр штока, тип крепления и параметры резьбы. Без этих данных подбор будет неточным.

Подбор запчастей для автомобильных подъемников в СервисПорт

Если определить модель самостоятельно не удается, отправьте специалистам СервисПорт фотографии оборудования, детали, маркировку и размеры. Мы поможем идентифицировать узел и подберем совместимое комплектующее.

Ознакомиться с ассортиментом можно в разделе запчастей для автомобильных подъемников. Дополнительно рекомендуем статью о видах запчастей и правилах их подбора. Если требуется восстановление оборудования, воспользуйтесь услугой ремонта автомобильных подъемников. Запчасти доступны для заказа с доставкой по России.
